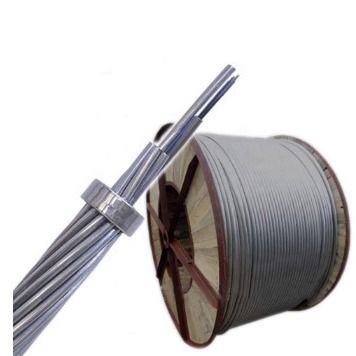

كابل الألياف الضوئية OPGW لخطوط نقل الطاقة الهوائية

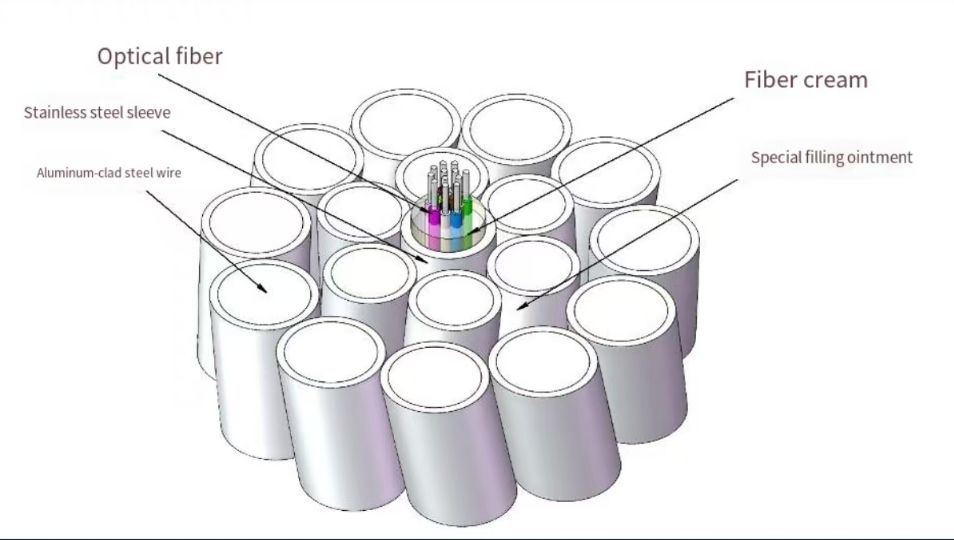

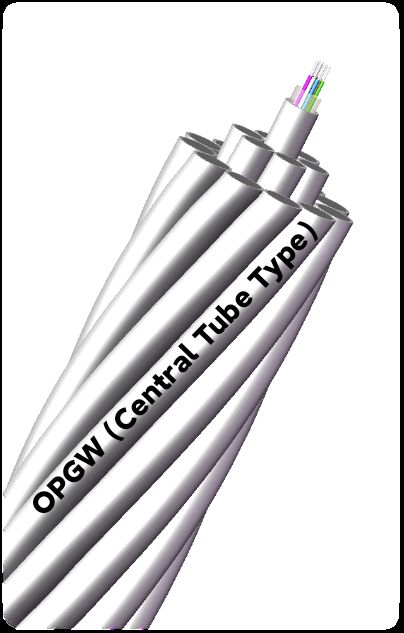

سلك أرضي علوي مركب من الألياف الضوئية (OPGW) هو نوع من الأسلاك الأرضية العلوية التي تحتوي على ألياف ضوئية، وتتميز بوظائف متعددة مثل السلك الأرضي العلوي والاتصالات الضوئية. يستخدم بشكل أساسي في خطوط الاتصالات بجهد 110 كيلو فولت وما فوق وأنظمة نقل الجهد العالي العلوية حديثة الإنشاء. يمكن استخدامه أيضًا لاستبدال الأسلاك الأرضية العلوية الموجودة في نظام نقل الجهد العالي العلوي القديم، وإضافة خطوط اتصالات ضوئية، وإجراء تيارات قصر الدائرة وتوفير الحماية من الصواعق. كابلات OPGW الضوئية، ملفوفة بأسلاك معدنية، أكثر موثوقية واستقرارًا وأمانًا. نظرًا لأن السلك الأرضي العلوي والكابل الضوئي مدمجان في واحد، فإنه لا يؤدي فقط إلى تقصير فترة البناء ولكنه يوفر أيضًا تكاليف البناء مقارنة بأنواع الكابلات الضوئية الأخرى. بالإضافة إلى ذلك، إذا كان OPGW مصنوعًا من سلك فولاذي مكسو بالألومنيوم أو سلك من سبائك الألومنيوم ملتويًا معًا، فإنه يعادل إعداد سلك أرضي علوي موصل جيد، والذي يمكن أن يحقق فوائد متعددة مثل تقليل تيار إمداد الطاقة الكامن لخط النقل، وخفض الجهد الزائد لتردد الطاقة، وتحسين التداخل والتأثير الخطير لخطوط الطاقة على خطوط الاتصالات. نظرًا لخصائص الألياف الضوئية مثل مقاومة التداخل الكهرومغناطيسي وخفة الوزن، يمكن تركيبها أعلى أبراج خطوط النقل دون الحاجة إلى مراعاة أفضل موضع تعليق وقضايا التآكل الكهرومغناطيسي. لذلك، تتميز OPGW بموثوقية عالية وأداء ميكانيكي فائق وتكلفة منخفضة نسبيًا. هذه التكنولوجيا مناسبة واقتصادية بشكل خاص عند وضع أسلاك أرضية جديدة أو استبدال الأسلاك الموجودة. يمكن تخصيص هياكل خاصة وفقًا لمتطلبات المستخدم.

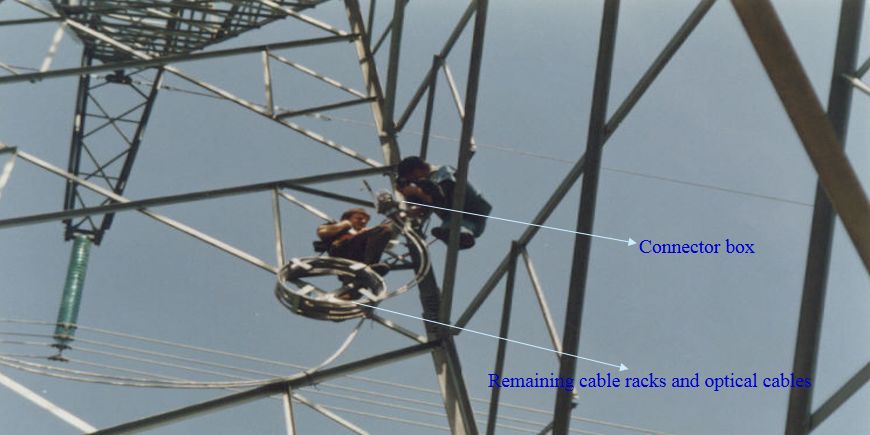

الاستخدام العلوي على أبراج النقل عالية الضغط.

DL/T 832-2016 سلك أرضي علوي مركب من الألياف الضوئية، JB/T 8999-2014 سلك أرضي علوي مركب من الألياف الضوئية، إلخ.

1. للخطوط ذات الجهد العالي التي تتجاوز 110 كيلو فولت، تكون المسافة بين الخطوات كبيرة نسبيًا (عادةً ما تزيد عن 250 مترًا)؛

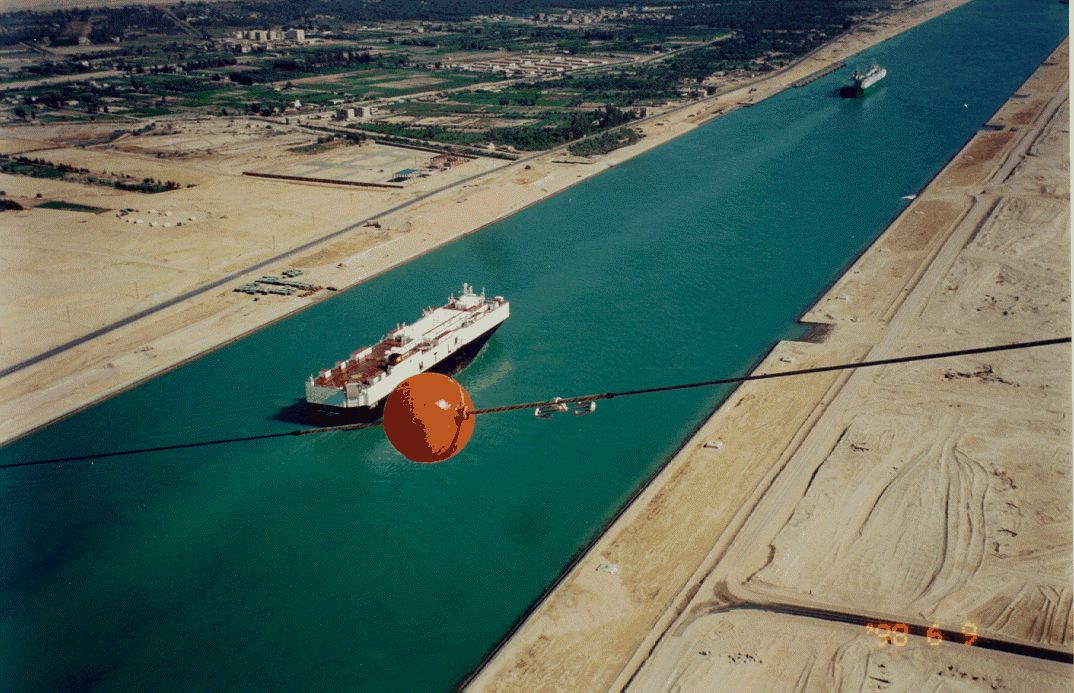

2. سهل الصيانة، من السهل حل مشكلة عبور الخط، ويمكن لخصائصه الميكانيكية تلبية متطلبات عبور الخط الكبير.
3. الطبقة الخارجية من OPGW مصنوعة من درع معدني، والذي ليس له أي تأثير على التآكل والتدهور عالي الجهد.

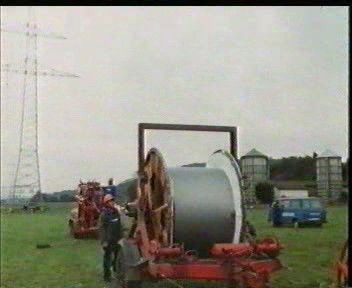

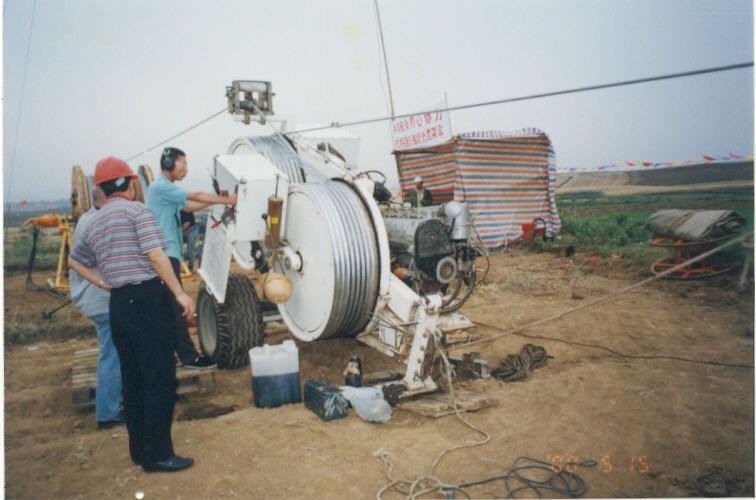

4. يجب إيقاف تشغيل OPGW أثناء البناء، مما يؤدي إلى خسائر كبيرة في انقطاع التيار الكهربائي. لذلك، يجب استخدام OPGW في خطوط الجهد العالي الجديدة التي تبلغ 110 كيلو فولت أو أعلى. في مؤشرات أداء OPGW، كلما زاد تيار قصر الدائرة، زاد عدد الموصلات الجيدة المطلوبة للدروع، مما يقلل بالمثل من قوة الشد. في ظل حالة قوة شد معينة، لزيادة سعة تيار قصر الدائرة، يجب زيادة مساحة المقطع العرضي المعدني، مما يؤدي إلى زيادة قطر الكابل ووزن الكابل. لذلك، يجب فرض متطلبات صارمة على مؤشرات قوة أبراج الخطوط أثناء التمديد.
