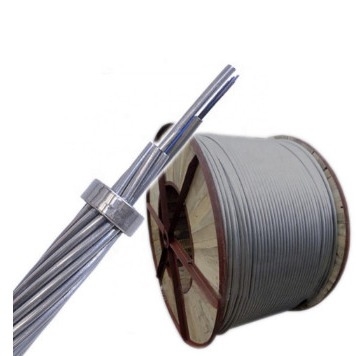

سلك أرضي علوي مركب من الألياف الضوئية

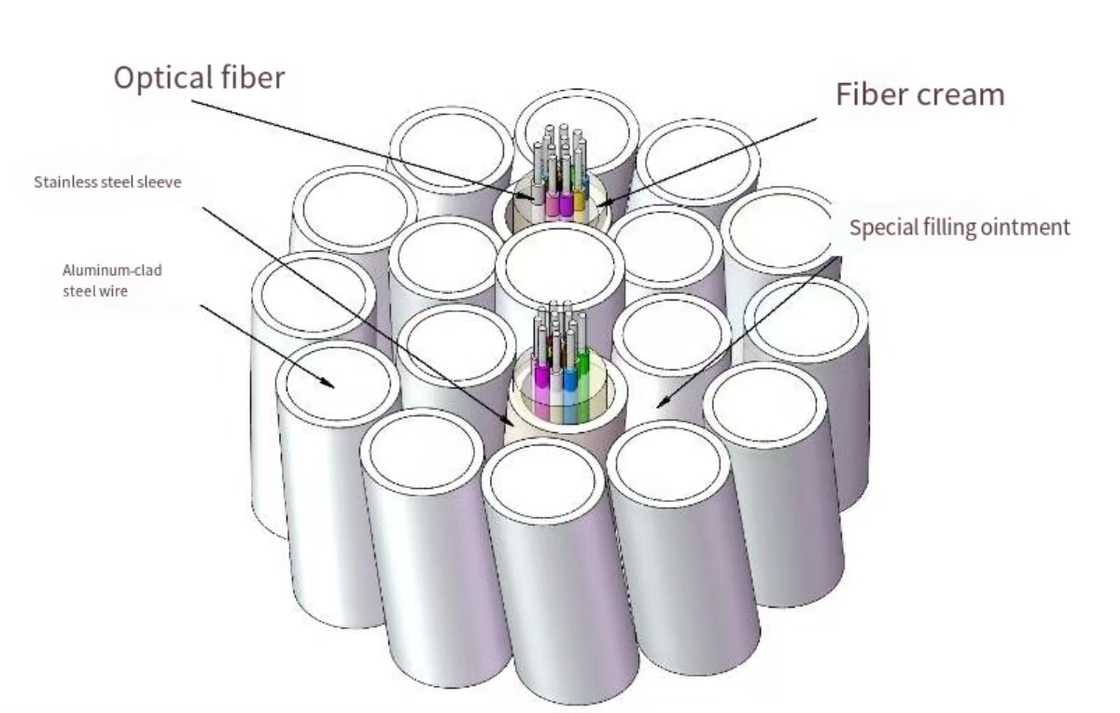

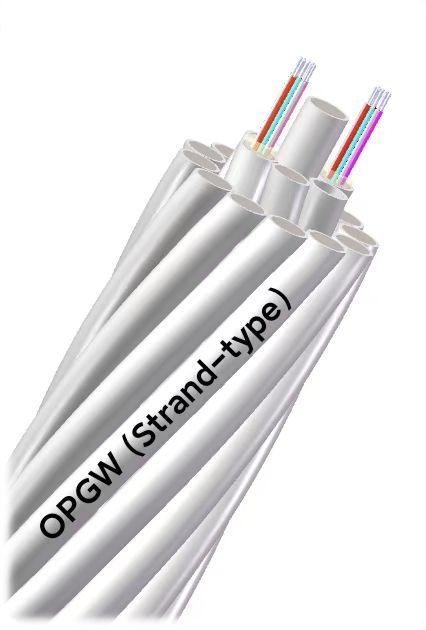

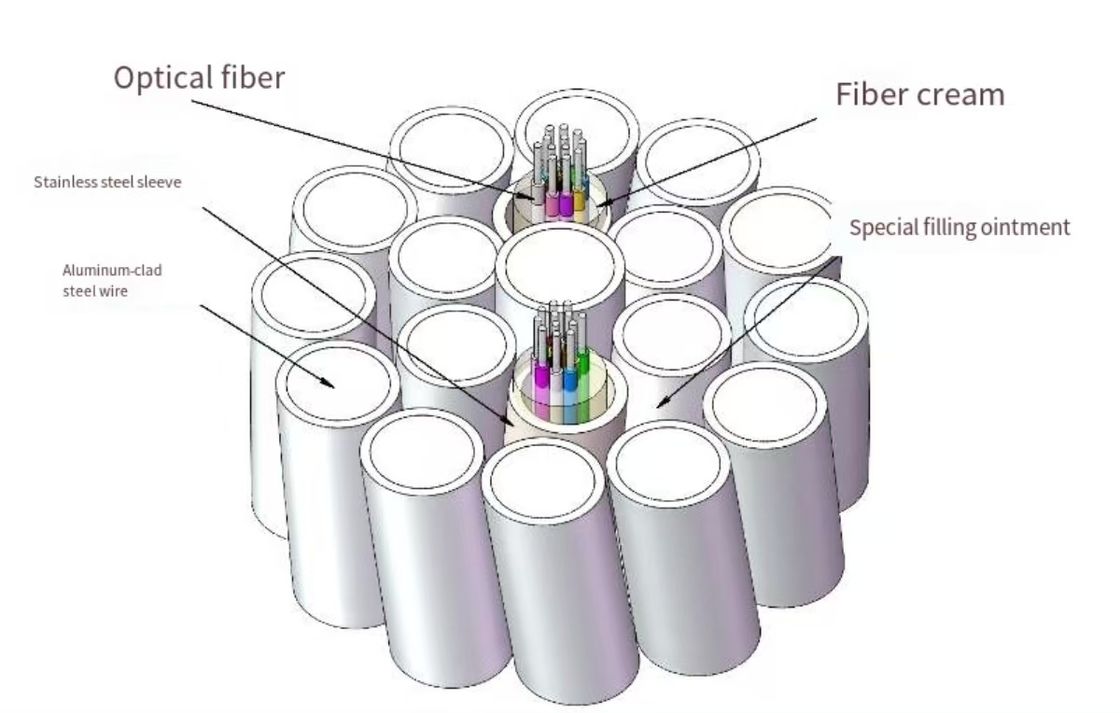

وصف المنتج: الأسلاك الأرضية الجوية المصنوعة من الألياف الضوئية (OPGW) هي نوع من الأسلاك الأرضية الجوية التي تحتوي على الألياف الضوئية ،مع وظائف متعددة مثل الأسلاك الأرضية العلوية والاتصالات البصريةيتم استخدامه بشكل رئيسي في خطوط الاتصالات من 110kV وما فوق وأنظمة نقل عالية الجهد العلوية التي تم بناؤها حديثا.ويمكن أيضا أن تستخدم لاستبدال الأسلاك الأرضية الحالية من نظام نقل عالية الجهد الجوي القديم، إضافة خطوط الاتصال البصرية، وتقديم التيارات الدائرة القصيرة وتوفير الحماية من البرق. الكابلات البصرية OPGW، الملفوفة بالألياف المعدنية، هي أكثر موثوقية ومستقرة وآمنة.كما يتم دمج الأسلاك الأرضية العلوية والكابل البصري في واحد، بالمقارنة مع أنواع أخرى من الكابلات البصرية، فإنه لا يقتصر فقط على فترة البناء ولكن أيضا توفير تكاليف البناء.إذا كانت OPGW مصنوعة من أسلاك الفولاذ المطلية بالألومنيوم أو أسلاك سبيكة الألومنيوم الملتوية معاً، فهي تعادل إعداد سلك الأرض العلوي الموصي الجيد، والذي يمكن أن يجلب فوائد متعددة مثل خفض تيار إمدادات الطاقة الكامنة لخط نقل،تخفيض التوتر الزائد في تردد الطاقة، وتحسين التداخل والتأثير الخطير لخطوط الكهرباء على خطوط الاتصالات. بسبب خصائص الألياف الضوئية مثل التداخلات المضادة للكهرومغناطيسية والوزن الخفيف،يمكن تثبيتها على قمة أبراج خطوط النقل دون الحاجة إلى النظر في الموقف المثالي للتعليق ومشاكل التآكل الكهرومغناطيسيولذلك، OPGW يحتوي على موثوقية عالية، والأداء الميكانيكي المتفوقة وتكلفة منخفضة نسبيا.هذه التكنولوجيا مناسبة بشكل خاص واقتصادية عند وضع أسلاك أرضية جديدة أو استبدال الأسلاك القائمةيمكن تخصيص الهياكل الخاصة وفقا لمتطلبات المستخدم.

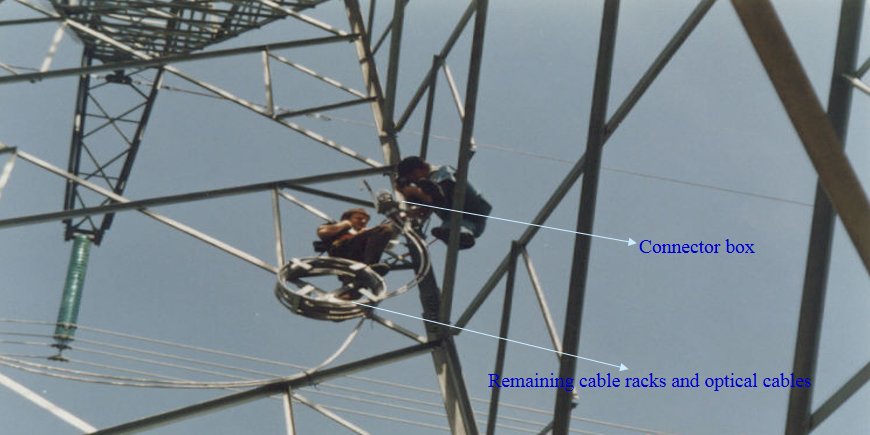

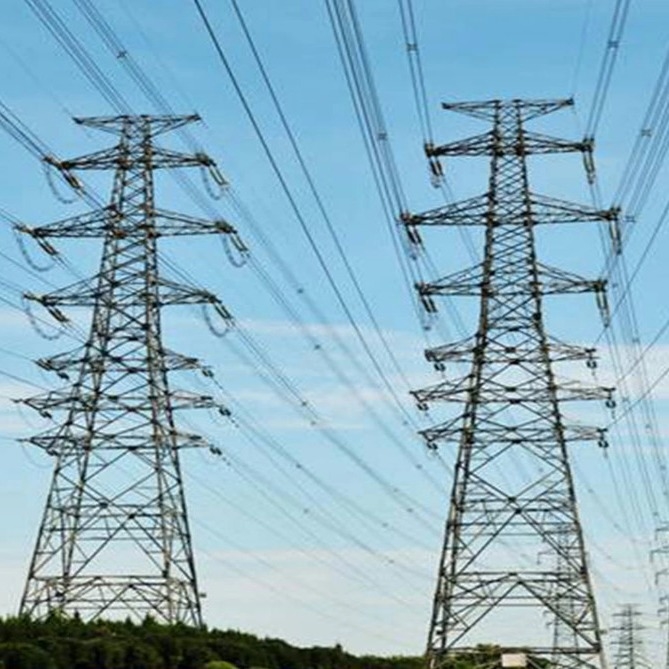

طريقة وضع: يستخدم فوق رأس برج نقل الضغط العالي.

معايير التنفيذ: DL / T 832-2016 سلك الأرض العلوي المركب للألياف الضوئية ، JB / T 8999-2014 سلك الأرض العلوي المركب للألياف الضوئية ، إلخ.

خصائص المنتج:

1 بالنسبة للخطوط ذات الجهد العالي الذي يتجاوز 110kv ، فإن المسافة بين الخطوات كبيرة نسبياً (عادة أكثر من 250M) ؛

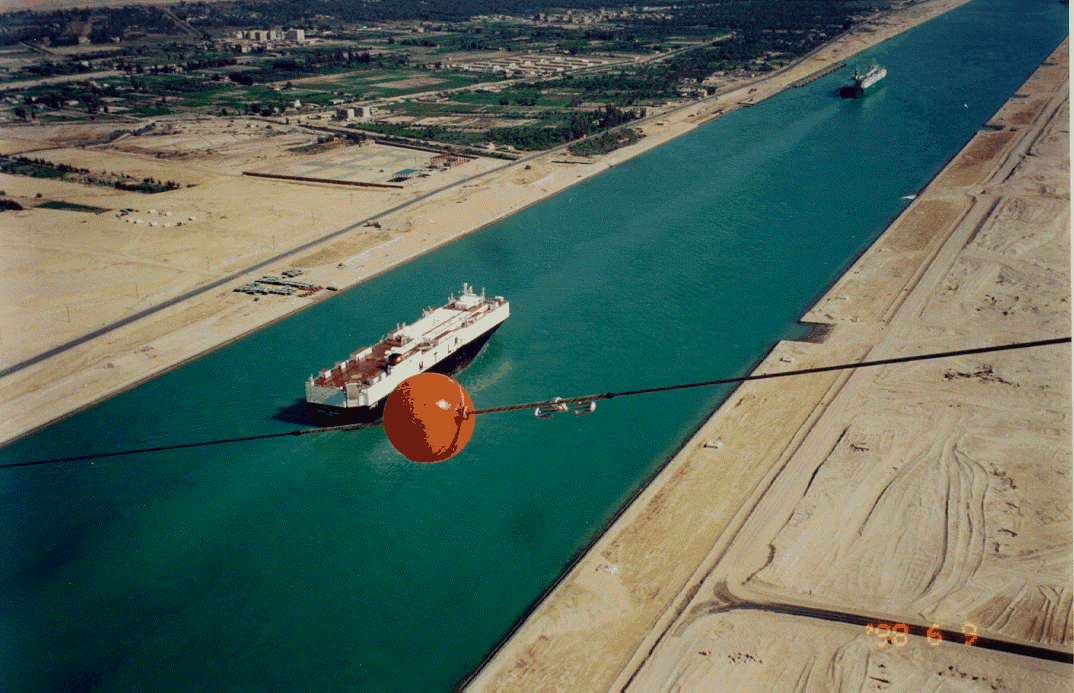

2 سهلة الصيانة ، من السهل حل مشكلة عبور الخط ، ويمكن أن تلبي خصائصها الميكانيكية متطلبات عبور الخط الكبير.

3 الطبقة الخارجية من OPGW مصنوعة من الدروع المعدنية ، والتي لا تؤثر على تآكل الجهد العالي وتدهورها.

يجب إيقاف تشغيل 4OPGW أثناء البناء ، مما يؤدي إلى خسائر كبيرة في انقطاع الكهرباء. لذلك ، يجب استخدام OPGW في خطوط الجهد العالي التي تم بناؤها حديثًا من 110kv أو أكثر.في مؤشرات أداء OPGW، كلما زاد تيار الدائرة القصيرة ، كلما كانت هناك حاجة إلى موصلات أفضل للدرع ، مما يقلل بالتوافق من قوة الشد.لزيادة قدرة التيار الدائري، يجب زيادة مساحة القسم المعدن، مما يؤدي إلى زيادة قطر الكابل وزنه.يجب فرض متطلبات صارمة على مؤشرات قوة أبراج الخط خلال وضع.

المعلمات التقنية (القيم النموذجية):
